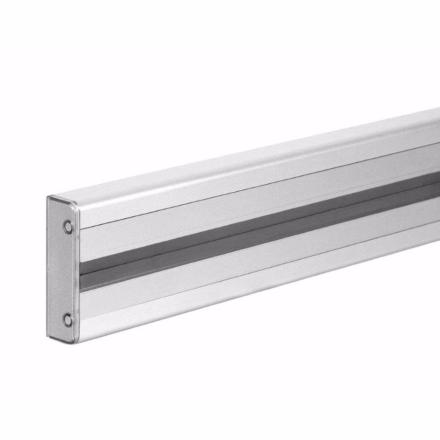

SH1 - Canal Aluminio 310 cm - Color Aluminio-Acabado Cepillado

EUBIQ
(Código: 5011-0807-0031)
En Stock

Para instalaciones tanto en muebles como paneles de cocina, oficina y zócalos en pared.


109,80 €
3850g
  1. |Video|


  2. |Características|Color : Aluminio (también en Negro)
    Acabado : Cepillado
    Dimensiones : (H) 10 cm x (P) 2.85 cm
    Longitud : 310 cm (se puede cortar)
    Compartimento : 2 (con separador aluminio)
    Material : Aluminio

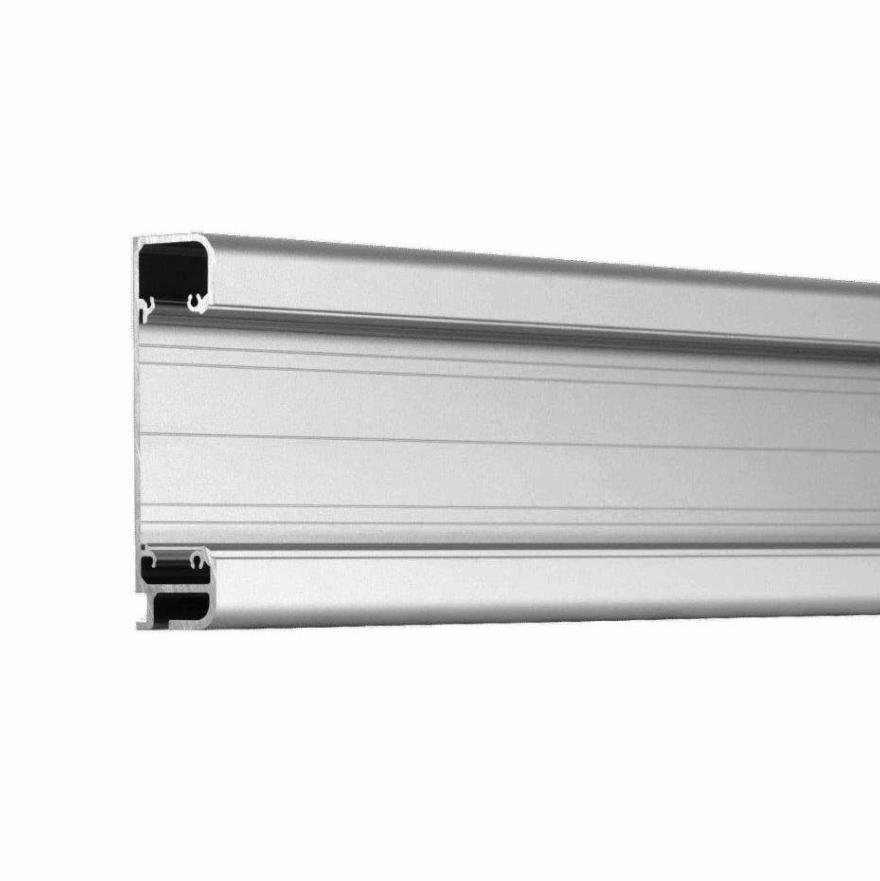

    El canal de aluminio SH esta diseñado con un perfil que lo hace ideal para cualquier tipo de instalación eléctrica de superficie.

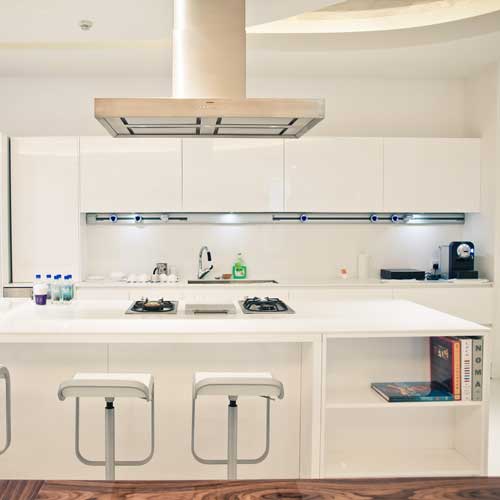

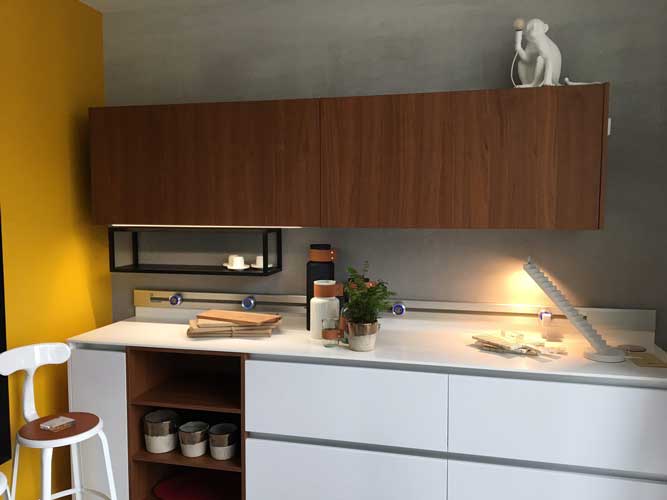

    - Cocina : permite integrarse tanto en mobiliario como en los paneles de una cocina. En la parte inferior de la canal hay un espacio reservado para adaptar unos ganchos o una barra para colgar utensilios de cocina.

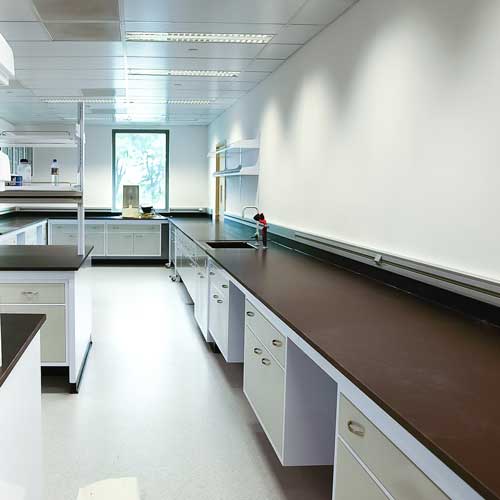

    - Cocina/Laboratorios : Instalaciones donde la movilidad y el número de conexiones eléctricas pueden variar a sus necesidades.
    - Zócalo : Convierta la pared de su casa u oficina instalando la canal SH en un zócalo totalmente electrificado donde poder conectarse
    eléctricamente en cualquier punto.

    El Canal SH se completa con uno o varios carriles electrificados SFC3 y por la tapa frontal SFC2D

  3. |Documentación|- Folleto canal SH
    - Guia instalación canal SH

  4. |Ejemplos|Para un montaje completo del perfil SH, hacen falta 4 referencias mínimo :
    - 1 Perfil SH
    - 1 Carril electrificado SFC3
    - 1 Tapa frontal SFC2D
    - 1 Tapas finales (2 unidades)

    Ejemplo 1 : Standard
    - Longitud del carril deseado : 115 cm
    - Espesor tapa final : 0,5 cm
    - Longitud del perfil SH : 115 cm - (2 x 0,5 cm) = 114 cm
    - Longitud max. del carril electrificado SFC3 = 114 cm - (2 x 7cm*) = 100 cm
    *Aconsejamos si es posible poner una tapa frontal SFC2D de 7 cm a cada extremo para facilitar el paso de los cables, son14cm en total. (opcional).

    Sabiendo que el carril electrificado no se puede cortar, tenemos la posibilidad de escoger varias longitudes. Puede escoger de metros por ejemplo 1 SFC3 de 100 cm o bien 2 SFC3 de 40 cm o bien 1 SFC3 de 40 cm + 1 SFC3 de 60 cm (ver tabla de longitudes posibles). La distancia restante se rellena con la tapa frontal SFC2D contable.

    Ejemplo 2 : Cocina

    - Longitud deseada : 300 cm
    - Espesor tapa final : 0,5 cm
    - Longitud perfil SH : 300 cm - (2 x 0,5 cm) = 299 cm
    - Longitud Max. carril electrificado SFC3 : 299 cm - 50 cm - 60 cm* - (2 x 7 cm)** = 175 cm
    *Encima de una placa calefactora y un fregadero, no puedo instalar un carril electrificado, para eso reemplazo el segmento eléctrico SFC3 par la tapa frontal SFC2D. La zona de cocina mide aproximadamente. 60 cm de largo un fregadero 50 cm.
    **Aconsejamos una placa frontal SFC2D de 7 cm de longitud a cada extremo, para los cables, son 14 cm en total.

    Sabiendo que el carril electrificado no se puede cortar, tenemos la posibilidad de escoger varias longitudes. Puede escoger de metros por ejemplo 1 SFC3 de 100 cm o bien 2 SFC3 de 40 cm o bien 1 SFC3 de 40 cm + 1 SFC3 de 60 cm (ver tabla de longitudes posibles). La distancia restante se rellena con la tapa frontal SFC2D contable.

    Tiene la posibilidad de añadir varios elementos complementarios :
    - Ganchos y barras colgantes para utensilios de cocina.
    - Angulos interiores y exteriores.
    - Varilla de alineación para unir varios perfiles.
